Teknologi FDDI (FIBER DISTRIBUTED DATA INTERFACE)



PENGERTIAN



            FDDIadalah suatu teknoligi jaringan untuk area lokal yang menyediakan bendwith yang cukup besar tidak seperti kebanyakan teknologi jaringan pada umumnya yang menggunakan kabel untuk membawa sinyal sinyal listrik, FDDI menggunakan glas fiber   tetapi menggunakan bentuk pulsa cahaya.



PELAYANAN TRANSMISI DATA DENGAN FDDI



              FDDI mempunyai dua macam pelayanan transmisi data yaitu:

      1.      Service sinkron

Pelayanan ini digunakan untuk aplikasi yang membutuhkan bandwith yang terjamin.

2.      Serviice asinkron

Pelayanan ini digunakan untuk aplikasi yang tidak kritis terhadap FDDI.



SIFAT SIFAT JARINGAN FDDI



1.      Merupakan teknologi token ring dengan kecepatan 100 Mbps.

2.      FDDI menggunakan token untuk mengontrol transmisi.

3.      Kemampuanya untuk self healing   yaitu mendeteksi dan mengoreksi masalah yang terjadi perangkat kerasnya dapat mengakomodasi secara otomatis sebuah kegagalan freme  format ketika mentransmisi data.







 POLA HUBUNGAN PADA FDDI



            Perangkat keras FDDI menggunakan dua ring independen  yang keduanya terhubung ke semua komputer , dua ring ini dinamakan ring couter rotating,  ring pertama yang disebut dengan primari ring  yang secara logika terhubung ke semua setasiun stasiun denga hubungan ganda. Aliran data berjalan berlawanan arah antara ring primeri dan sekunder  seperti pada gambar berikut.

            Pada beberapa kasus , kedua ring ini dapat digunakan secara simultan (bersamaan ), tetapi pada kondisi normal ring sekunder hanya digunakan bila ring primary mengalami ganguan . kedua ring ini sangat berperan terutama pada saat terdapat media atau setasiun yang tidak berfungsi  karena fasilitas yang dimiliki tersebut  maka jaringan FDDI tergolong sebagai jaringan yang memiliki fault tolerance  yang tinggi.

            Topologi jaringan FDDI dapat dilihat pada gambar berikut dimana 4 CPU/ Komputer dihubungkan dengan serat optik dalam sebuah jaringan FDDI.









            Dari gambar diatas kita dapat melihat bahwa FFDI ring ini disebut counter rotating  karena arah lalulintas pada setiap ring berlawanan  arah perhatikan gambar diatas ...!

            Pada saat suatu komputer hendak mengirim sebuah paket , ia menunggu sampai  token datang sementara berhenti meneruskan bit bit dan mengirimkan paketnya setelah  mengirim sebuah paket, antarmuka meneruskan token tersebut dan kembali menurut bit-bit yang lewat. Jika sebuah stasiun komputer memiliki lebih dari satu paket untuk di kirim komputer tersebut hanya mengirimkan satu paket setiap token datang.

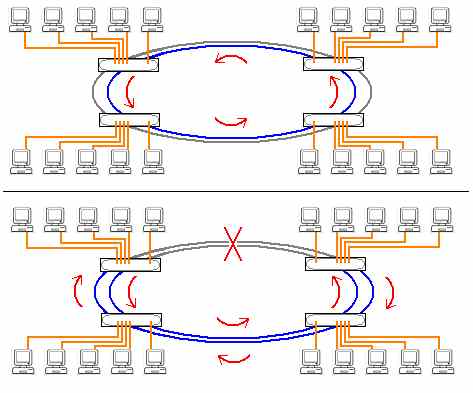

            Nampak pada gambar diatas stasiun yang melakukan loop back adalah gambar yang atas, tanpa mengalami kegagalan, Sedangkan yang bawah adalah yang mengalami kegagalan.

            FDDI yang mendeteksi kegagalan pada jaringan secara otomatis akan melakukan loop data melalui ring sekunder untuk menyediakan komunikasi diantara stasiun komputer yang tersisa.



TAHAP TAHAP PENGOPRASIAN RING FDDI



Dalam pengoprasian FDDI terdapat dua tahap yang akan dilaksanakan yaitu:

1.      Stasiun mendapat giriran token

2.      Satsiun mentransfer data dan melepas token.
